Aabratek, OLM, pytania i porady

Post autor: Siara76 » 26 mar 2018, 15:35

Witam jestem na etapie tworzenia kolumny Aabratek rura fi 70 mm z systemem OLM wszystko na kegu 50 L.
W związku z problemami ,które wystąpiły podczas projektowania głównie chodzi o OLM !!! Czy robić odbiór na ściankach kolumny a co za tym idzie jaki daszek, jak wysoko nad jeziorkiem ? Czy centralnie a co za tym idzie jakiej średnicy dennicy użyć,czy stosować pierścień centrujący nad nią i znowu jak wysoko go umieścić nad dennicą?
Proszę o wszelkie sugestie ,pomysły etc.

Awatar użytkownika
Siara76
Moderator
Posty: 379
Rejestracja: 27 lut 2018, 19:12

Re: Aabratek, OLM, pytania i porady

Post autor: Siara76 » 26 mar 2018, 15:48

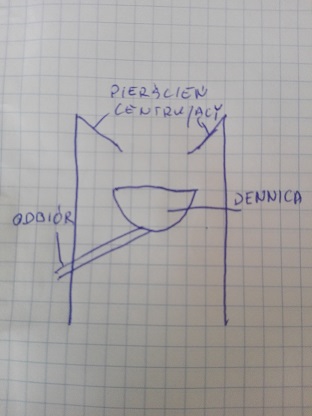

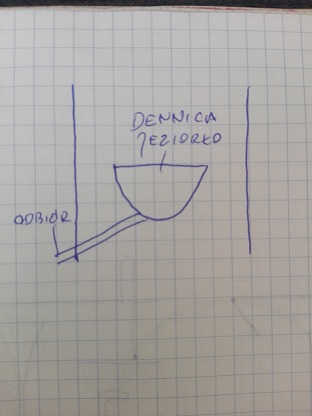

a oto założenia jakie wchodzą w grę niektóre to projekty autorskie :daumenhoh a rysunki mają charakter poglądowy :38ukłon
Załączniki

Awatar użytkownika
doctore
Posty: 516
Rejestracja: 05 mar 2018, 12:20
Lokalizacja: 3 city

Re: Aabratek, OLM, pytania i porady

Post autor: doctore » 26 mar 2018, 15:56

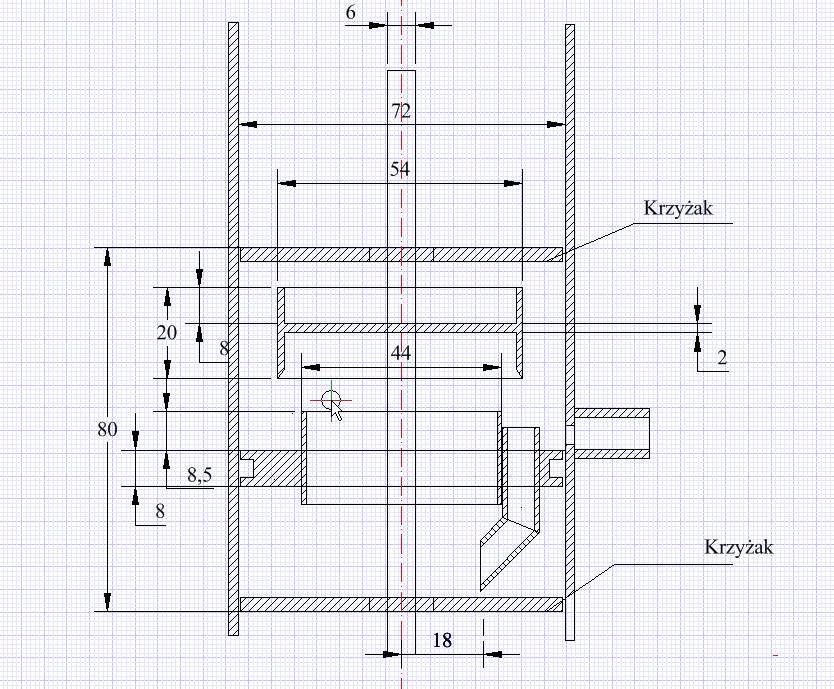

Powiem tak. Poniżej zamieszczam rysunek jak zrobić OLM ale nie musi ona tak dokładnie wyglądać. OLM można w każdej chwili dorobić, ważne aby przeznaczyć na to miejsce w razie czego.
Załączniki

Awatar użytkownika
Siara76
Moderator
Posty: 379
Rejestracja: 27 lut 2018, 19:12

Re: Aabratek, OLM, pytania i porady

Post autor: Siara76 » 26 mar 2018, 18:43

A odbiór z olm a nie powinien być poniżej górnej granicy refluxu?

Awatar użytkownika
doctore
Posty: 516
Rejestracja: 05 mar 2018, 12:20
Lokalizacja: 3 city

Re: Aabratek, OLM, pytania i porady

Post autor: doctore » 26 mar 2018, 22:07

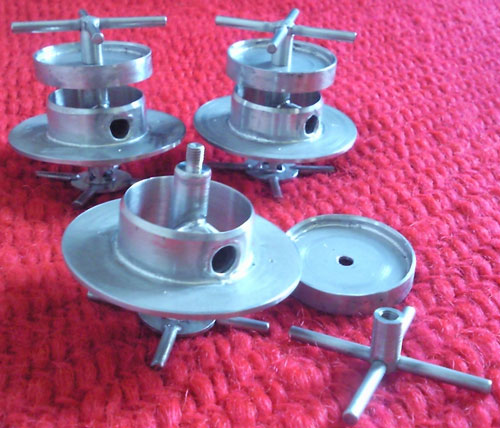

Podałem taki ładny rysunek techniczny ale o szczegółach to nie pogadamy. Podsyłam jeszcze fotkę jak wygląda w realu
Załączniki

Awatar użytkownika
zalobik
Klub Chlora
Posty: 224
Rejestracja: 20 mar 2018, 6:12

Re: Aabratek, OLM, pytania i porady

Post autor: zalobik » 27 mar 2018, 6:15

Siara76 u mnie hula denniczka ze wspawaną fajką. Nad denniczką nie ma daszka i działa znakomicie, ale w rurze nad dennicą jest podparcie do SP o rozmiar większe niż rozmiar rury, uformowane w taki łagodny stożek. Jego wierzchołek wchodzi w dennice. W starej kolumnie fi 60 było podparcie płaskie i zdażało się, że nie mogłem odbierać szybciej niż 25ml/h. Dennica zbierała za mało towaru.
Rozmiar dennicy dobiera się w ten sposób, aby na centymetr kwadratowy pola przelotu par nie przekroczyć 400-450 wat, bo będzie w tym miejscu zalewać.
Załączniki
Tak to wygląda.
Ostatnio zmieniony 27 mar 2018, 12:06 przez zalobik, łącznie zmieniany 1 raz.
"Teoretycznie, nie ma różnicy między teorią a praktyką, ale w praktyce jest" Y.B

Awatar użytkownika
Siara76
Moderator
Posty: 379
Rejestracja: 27 lut 2018, 19:12

Re: Aabratek, OLM, pytania i porady

Post autor: Siara76 » 27 mar 2018, 9:04

W związku z narastaniem pytań wokół tematu zastanawiam się jeszcze ile zasypu potrzeba nad OLM.
Zalobik dzięki za podpowiedź :38ukłon. Właśnie tak się zastanawiałem jak to będzie bez pierścienia centrującego :icon_scratch w przypadku gdy krzywo utawisz kolumnę a spływający alkohol nie trafi na denniczkę :zdziwko

Awatar użytkownika
doctore
Posty: 516
Rejestracja: 05 mar 2018, 12:20
Lokalizacja: 3 city

Re: Aabratek, OLM, pytania i porady

Post autor: doctore » 27 mar 2018, 10:12

@Siara76, ja osobiście nie mam OLM i jest mi z tym dobrze. Na razie nie przewiduję wstawiania tego modułu.

Awatar użytkownika
zalobik
Klub Chlora
Posty: 224
Rejestracja: 20 mar 2018, 6:12

Re: Aabratek, OLM, pytania i porady

Post autor: zalobik » 27 mar 2018, 10:36

Powierzchnia rury fi 70 mm ścianka 1,5 mm to pole przekroju 35,24 cm2, zastosowanie dennicy fi 50,8mm daje pole 20,25 cm2. Różnica 14,98 cm2. Zalanie takiego pola, przy mocy 400wat/cm2 wymaga 6 KW, więc jest spory zapas. Zastosowanie dennicy 50,8mm powinno działać. Pierścień jest zbędny. Kolumna musiałaby naprawdę krzywo stać. A jak znam nasze środowisko, to nikt by tego nie zniósł.
Co do zasypu SP, w rurze 60 mm miałem 25 cm, teraz jest 30 cm i myślę, że jest lepiej, ale tu rolę grają takie niuanse jak pojemność jeziorka i temperatura refluksu. Chodzi o pojemność buforowania.
Czy warto montować OLM? W mojej ocenie, jest to świetne rozwiązanie. Polecam
"Teoretycznie, nie ma różnicy między teorią a praktyką, ale w praktyce jest" Y.B

Awatar użytkownika
Siara76
Moderator
Posty: 379
Rejestracja: 27 lut 2018, 19:12

Re: Aabratek, OLM, pytania i porady

Post autor: Siara76 » 27 mar 2018, 12:52

Zalobik a bokami się nie przesypują SP? ale spoko pomysł zawsze można wspawać dwa druty na podparcie i je wygiąć w formie stożka tak jak narysowałeś :klatsch
Dzięki za podpowiedź z rozmiarami dennicy :38ukłon

Awatar użytkownika
zalobik
Klub Chlora
Posty: 224
Rejestracja: 20 mar 2018, 6:12

Re: Aabratek, OLM, pytania i porady

Post autor: zalobik » 27 mar 2018, 15:46

Kwestia doboru podparcia. W 76-tce użyłem podparcia 100mm. Te podparcia są już dość sztywne, a od dołu trzyma je dennica. Nie ma opcji żeby SP się przedostały. Taki stożek centruje spływający towar i nie zawęża przelotu par.
"Teoretycznie, nie ma różnicy między teorią a praktyką, ale w praktyce jest" Y.B

Awatar użytkownika
kamilpl82
Posty: 547
Rejestracja: 01 mar 2018, 15:22
Lokalizacja: Wielkopolska
Kontakt:

Re: Aabratek, OLM, pytania i porady

Post autor: kamilpl82 » 31 mar 2018, 10:05

Siara, półka OLM powinna byś tak zrobiona żeby zbierała całość spływającą z góry, a przelew powinien być ustawiony centralnie na środek wypełnienia.
Obrazek
Obrazek
Obrazek
Obrazek
Jak widać na powyższych fotkach to jest kilka rozwiązań półek OLM
Pierwsze dwie fotki to półki które stosuje w swoich kolumnach kolega KS2507.
Trzecia fotka to półka w wykonaniu Franzmastera.
A ostatnie dwie fotki to dzieło kolegi herbata666.
Po drogach jeździ masa świrów i psychopatów. Pędzą na złamanie karku, nie zważając na nic... Aż czasami trudno mi ich wyprzedzić.

https://www.alkoholeforum.pl

Szlumf
Posty: 43
Rejestracja: 09 mar 2018, 23:17

Re: Aabratek, OLM, pytania i porady

Post autor: Szlumf » 31 mar 2018, 11:55

kamilpl82 pisze:
31 mar 2018, 10:05
Siara, półka OLM powinna byś tak zrobiona żeby zbierała całość spływającą z góry,....
A dlaczego ma zbierać całość skoro odbieramy 1/5 czy 1/6 tego co spływa z góry?

Awatar użytkownika
kamilpl82
Posty: 547
Rejestracja: 01 mar 2018, 15:22
Lokalizacja: Wielkopolska
Kontakt:

Re: Aabratek, OLM, pytania i porady

Post autor: kamilpl82 » 31 mar 2018, 12:27

Szlumf pisze:
31 mar 2018, 11:55
A dlaczego ma zbierać całość skoro odbieramy 1/5 czy 1/6 tego co spływa z góry?

A no na przykład, choćby po to żeby resztę ukierunkować z powrotem centralnie na wypełnienie.
Po drogach jeździ masa świrów i psychopatów. Pędzą na złamanie karku, nie zważając na nic... Aż czasami trudno mi ich wyprzedzić.

https://www.alkoholeforum.pl

Szlumf
Posty: 43
Rejestracja: 09 mar 2018, 23:17

Re: Aabratek, OLM, pytania i porady

Post autor: Szlumf » 31 mar 2018, 13:37

Ja tam nie kieruję na środek i jestem zadowolony. Półki OLM robię przyściankowe i całość zasypuję sprężynkami. Żadnego ściankowania nie widzę. Z tego co pamiętam to Kula też tak robi a Herbata też ostatnio pisał, że centrowanie ma sens jedynie przy kolumnach >100mm średnicy.

Awatar użytkownika
kamilpl82
Posty: 547
Rejestracja: 01 mar 2018, 15:22
Lokalizacja: Wielkopolska
Kontakt:

Re: Aabratek, OLM, pytania i porady

Post autor: kamilpl82 » 31 mar 2018, 14:18

Szlumf pisze:
31 mar 2018, 13:37
Herbata też ostatnio pisał, że centrowanie ma sens jedynie przy kolumnach >100mm średnicy.
Nie ma sensu ale centralny przelew robi w każdej średnicy, no to jak :niewiem
Po drogach jeździ masa świrów i psychopatów. Pędzą na złamanie karku, nie zważając na nic... Aż czasami trudno mi ich wyprzedzić.

https://www.alkoholeforum.pl

Szlumf
Posty: 43
Rejestracja: 09 mar 2018, 23:17

Re: Aabratek, OLM, pytania i porady

Post autor: Szlumf » 31 mar 2018, 18:54

Może robił a teraz nie widzi sensu https://alkohole-domowe.com/forum/post1 ... ml#p179784. Ja też kiedyś wszystko centrowałem. Teraz nie centruję bo nie widzę różnicy.

Awatar użytkownika
Siara76
Moderator
Posty: 379
Rejestracja: 27 lut 2018, 19:12

Re: Aabratek, OLM, pytania i porady

Post autor: Siara76 » 03 kwie 2018, 9:52

Trzeba by jakiś eksperyment zrobić poprosić kogoś kto ma rurę szklaną zasypał ją SP i lał wodę na środek wypełnienia a potem po ściance i zaobserwował czy rzeczywiście jest jakaś różnica? :icon_scratch
Teraz pytanie kto ma? I komu się chce?

Szlumf
Posty: 43
Rejestracja: 09 mar 2018, 23:17

Re: Aabratek, OLM, pytania i porady

Post autor: Szlumf » 03 kwie 2018, 10:15

Ja mam kolumny szklane. W żadnej nie widzę ściankowania. Ale to o niczym nie świadczy bo szkło ma dużo mniejszą przewodność cieplną niż stal nierdzewna i być może w stali występuje. Sądzę, że w kolumnach z wypełnieniem sprężynkami lub zmywakami jednak go nie ma bo chaotyczny układ wypełnienia na to nie pozwala.

Awatar użytkownika
Siara76
Moderator
Posty: 379
Rejestracja: 27 lut 2018, 19:12

Re: Aabratek, OLM, pytania i porady

Post autor: Siara76 » 03 kwie 2018, 16:19

Szlumf masz rację ale mi chodziło o sprawdzenie lania wodą w normalnej temperaturze co nie ma wpływu na przewodność cieplną szkło/metal. Raz lać wodę centralnie na wypełnienie a raz na ściankę i jak się to będzie miało do siebie?

ODPOWIEDZ
